Ölçü Almadan Tasarım Yapmak

Kısa cevap

Güvenle ölçemediğiniz bir nesne için nasıl tasarım yapabilirsiniz? Bağlantı noktasını tanımlamak için sökülebilir bir referans parça, kullanıcının tercihine bağlı ölçüler içinse fiziksel bir şablon kullanabilirsiniz.

Bu komodin lambası için kırılgan cam şişeye ihtiyacım olmadı. Müşteri yalnızca orijinal kapağı getirdi ve ışıkların şişenin içinde ne kadar uzanmasını istediğini göstermek için uzun bir kablo bağını kesti. Ben de bu iki referansın etrafında sökülebilir, 3D baskı bir iç parça tasarladım. Sonuç; şişeyi delmeden, yapıştırmadan veya kalıcı olarak değiştirmeden COB LED şeritleri, gizlenmiş kabloları ve üstte konumlandırılmış 5,5 mm DC soketi bir araya getiriyor.

Tasarım özeti

Zaman zaman oldukça basit tasarım talepleri alıyorum. Karmaşık veya deneysel olmayan; yalnızca çalışan ve gerçek bir ihtiyaca cevap veren tasarımlar.

Bu tür işler ilk bakışta göründüğünden daha ilginçtir. Fikir üretmek nadiren asıl sınırdır. Gerçek sınırlar gereksinimlerdir: Müşterinin gerçekten neye ihtiyacı var? Neler göz ardı edilebilir? Çözüm, amacını kaybetmeden ne kadar sadeleştirilebilir?

Bu talep, kafatası şeklinde şeffaf bir alkol şişesiyle başladı. Ağır camdan yapılmış, dekoratif ve atmaya kıyamayacağınız türden bir şişeydi. Müşteri bunu bir komodin lambasına dönüştürmek istiyordu.

Kafatası formundaki cam şişe, komodin lambasına dönüştürülmeden önce.

Temel tasarım bilgileri

• Ana nesne: dekoratif, kafatası formunda cam şişe
• Referans parça: şişenin sökülebilir, plastik mantar tipi kapağı
• Tercih edilen ışık uzunluğu: yazılı ölçü yerine kesilmiş bir kablo bağıyla aktarıldı
• Işık kaynağı: dört düz yüzeye yerleştirilmiş COB LED şeritler
• Kablo yolu: iç parçanın merkezinden geçen boydan boya delik
• Güç bağlantısı: üst bölüme yerleştirilmiş 5,5 mm DC soket
• Şişede yapılan kalıcı değişiklik: yok

İlk çözüm neden gereksiz yere riskliydi?

Müşteri bana gelmeden önce şişenin içine bir E10 veya E12 Edison ampul yerleştirmeyi düşünmüştü. Uygun ampulü bulmak kolay değildi ve kurulum büyük olasılıkla kablo için bir delik gerektirecekti. Dekoratif camı delmek gereksiz bir ya hep ya hiç riski oluşturur: tek hata ve nesne kaybedilir.

Yeni yıl dönemiydi, bu yüzden ilk önerim bilinçli olarak basitti: Bir dizi yılbaşı ışığını şişenin içine bırakın ve nasıl göründüğüne bakın.

Bu, tasarım probleminden kaçınmak değildi. Mümkün olan en hızlı prototipti. Bazen bir fikri sınamanın en iyi ilk yolu hiçbir şey tasarlamamaktır. Ancak müşteri şişe için özel olarak yapılmış; temiz görünen, bilinçli ve yine de sade bir çözüm istiyordu.

Ölçülerin yerine fiziksel referanslar kullanmak

Yıllar süren tasarım çalışmaları bana, daha iyi bir seçenek varsa insanlardan değer verdikleri nesneleri ölçmelerini istememeyi öğretti. Uzaktan alınan bir ölçü belirsiz olabilir; kırılgan veya manevi değeri olan bir nesneyi taşımak ise zahmetli, hatta sorumsuzca olabilir.

İyi tasarım bu kısıtlarla savaşmaz. Onları kullanır.

Şişeyi veya bir ölçü listesi istemek yerine müşteriye uzun bir kablo bağı verdim. LED'lerin şişenin içinde kaplamasını istediği uzunluğa göre bu bağı kesmesini istedim.

Rakam yok. Cetvel yok. Yalnızca fiziksel bir referansa dönüştürülmüş kullanıcı tercihi.

Uzunluk belirlendikten sonra müşteriden yalnızca kapağı getirmesini istedim. Bu iki bilgi farklı soruları yanıtladı:

1. Kapak, şişeyle kurulacak mekanik bağlantıyı tanımladı.
2. Kesilmiş kablo bağı, müşterinin tercih ettiği aydınlatma uzunluğunu tanımladı.

Tam ölçü olmadan tasarım yapmanın temel fikri budur: Uyumu kontrol eden en küçük referansı belirleyin, ardından bu bilgiyi kullanıcı tercihinden doğan ölçülerden ayırın.

Sökülebilir kapağın etrafında tasarım yapmak

Orijinal kapak plastik, mantar tipi bir parçaydı ve bu nedenle kullanışlı bir bağlantı noktası oluşturuyordu. Tasarımı kapağın mevcut formu etrafında kurdum; böylece düzenek kapağın zaten oturduğu yerde durabilecekti. Şişenin delinmesine, yapıştırılmasına veya başka şekilde değiştirilmesine gerek kalmadı.

Kapağın altından, müşterinin seçtiği uzunlukta dikdörtgen bir iç parça uzattım. Geometri bilinçli olarak karmaşıklaştırılmadı. Kapağın tabanındaki pahlar, kapak ile uzantı arasındaki geçişi güçlendirdi ve keskin bir iç köşenin oluşturacağı ani gerilme yoğunluğunu azalttı.

Bu basit dikdörtgen form aynı zamanda dört kullanışlı düz yüzey sağladı.

Işık ve kablo mimarisini kurmak

COB LED şeritler için dört yüzey

Dört yüzey, COB LED şeritlerin iç parçanın çevresine dengeli biçimde dağıtılmasını sağladı. Uzantı boyunca açılan kanallar şeritleri konumlandırdı, hizalı tuttu ve aydınlatma düzeneğinin sonradan parçanın etrafına sarılmış değil, tasarımın doğal bir bölümü gibi görünmesini sağladı.

Gizlenmiş merkezi kablo yolu

İç parçanın merkezinden boydan boya bir delik geçiyor. Üst taraftaki daha geniş yuva ise 5,5 mm DC güç soketini barındırıyor. LED kabloları ışık kaynağının yanında görünür şekilde sarkmak yerine merkezden geçerek sokete ulaşıyor.

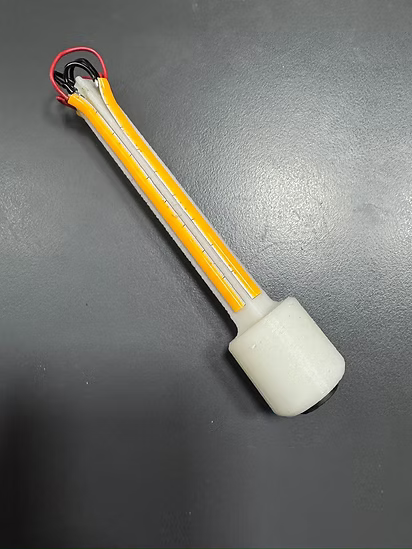

COB LED şeritleri ve üstte konumlandırılmış DC güç soketi bulunan 3D baskı iç parça.

Kablo yönlendirme ikincil bir ayrıntı gibi görülebilir, ancak görünür kablolar çözülmüş bir ürünü bile tamamlanmamış hissettirebilir. Bu projede kablo yolu en baştan mimarinin bir parçasıydı.

Geri döndürülebilir sonuç

Tamamlanan iç parça şişeye üstten giriyor ve mevcut kapak bağlantısına oturuyor. Şişeyi delmeden, yapıştırmadan veya geri döndürülemez başka bir değişiklik yapmadan onu komodin lambasına dönüştürüyor. Orijinal cam olduğu gibi kalıyor ve aydınlatma düzeneği tek parça halinde çıkarılabiliyor.

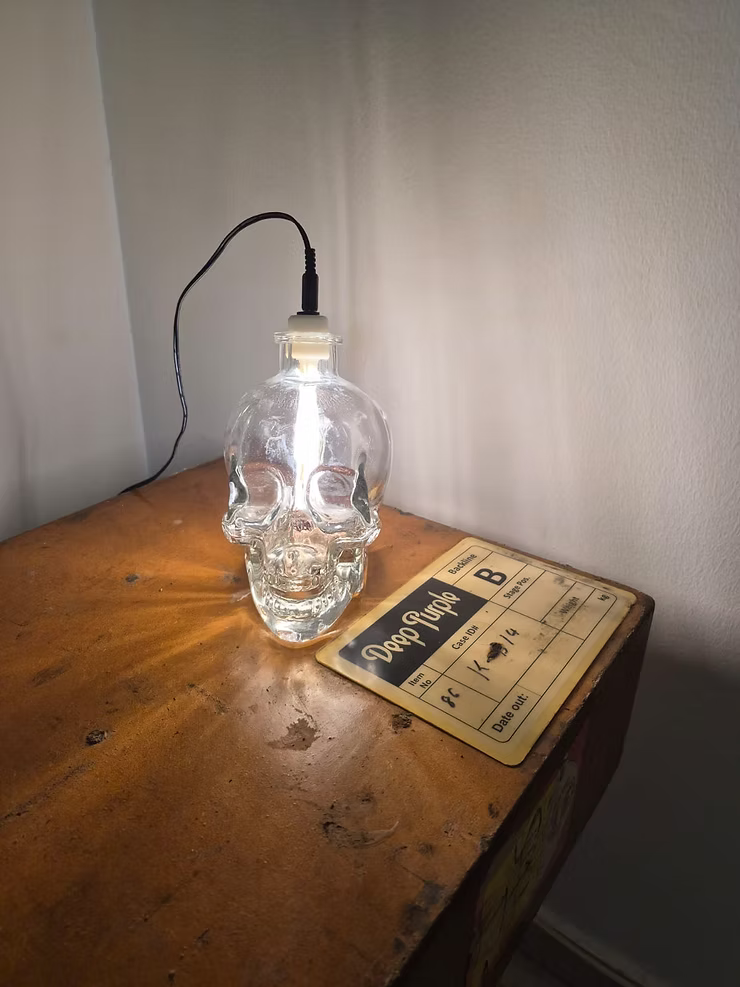

Müşteri tarafından çekilmiş, kullanım halindeki tamamlanmış komodin lambası.

Bu proje kısıtlarla tasarım hakkında ne öğretiyor?

Bu küçük lamba, başka tek seferlik tasarım problemlerinde de kullanılabilecek bir süreç öneriyor:

1. Orijinal nesneyi koruyun. Sökülebilir bir bağlantı aynı işi yapabiliyorsa geri döndürülemez işlemlerden kaçının.
2. Uyumu kontrol eden özelliği bulun. Bu projede uyumu tüm şişe değil, kapak belirledi.
3. Uyumu tercihten ayırın. Kapak geometriyi, kablo bağı ise istenen ışık uzunluğunu sağladı.
4. Mühendislikten önce prototip yapın. Özel parçaya geçmeden önce serbest bir ışık dizisi görsel fikri sınayabilirdi.
5. Kablo yolunu erken tasarlayın. Güç ve kablolama, ilk fikrin parçası olmalı; sona bırakılmamalıdır.
6. Geometriyi amaçlı tutun. Dikdörtgen iç parça dayanım, dört LED yüzeyi ve merkezi kablo yolu sağladı.

Yöntemin sınırları

“Ölçü almadan” ifadesi “hassasiyet olmadan” anlamına gelmiyor. Kapağın yine de yeterli uyumla modellenmesi, iç parça uzunluğunun da fiziksel bir referansla belirlenmesi gerekiyordu. Buradaki amaç, nesnenin tamamından gereksiz ölçüler istememek ve yalnızca tasarımı gerçekten kontrol eden bilgileri toplamaktır.

Kesin iç parça evrensel değildir: şişe kapakları, boyunlar, LED şeritler, soketler ve güç gereksinimleri değişebilir. Benzer bir proje yalnızca görünüşe bakılarak kopyalanmamalı; kendi sökülebilir bağlantısı ve birbiriyle uyumlu elektrik bileşenleri etrafında tasarlanmalıdır.

Son düşünce

Bazen en iyi tasarım daha fazla özellik eklemekle ilgili değildir. Sürtünmeyi azaltmak, riski düşürmek ve hem nesneye hem de sahibine saygı göstermekle ilgilidir.

Tasarlamaktan keyif aldığım sadelik tam olarak budur: Görevini sessizce yerine getiren ve orijinal nesneyi olduğu gibi bırakan pratik bir parça.
