Yüzey Alanından Elektrokaplama Akımı Nasıl Hesaplanır?

Elektrokaplama akımını hesaplamak için parçaların kaplanacak toplam yüzey alanını, kullanılan kaplama banyosu için belirtilen akım yoğunluğuyla çarpın. Formül Akım (A) = Yüzey alanı × Akım yoğunluğu, yani I = A × J şeklindedir. Birimler eşleşmelidir: dm² cinsinden alan ile A/dm² cinsinden akım yoğunluğu çarpıldığında sonuç amper olur.

Banyoya özgü akım yoğunluğunu seçmeden ve güç kaynağını ayarlamadan önce kaplanacak tüm yüzeyleri ölçün.

Akım hesabını PlateLab ile Rehberli Kaplama iş akışında da yapabilirsiniz.

Elektrokaplama akımı hesabına hızlı bakış

Sembol	Anlamı	Yaygın birim
I	Gerekli kaplama akımı	Amper (A)
A	Kaplanacak toplam katot yüzey alanı	dm², cm², in² veya ft²
J	Seçilen katot akım yoğunluğu	A/dm², A/cm² veya A/ft²

Formül: I = A × J
Gerekli akım = toplam kaplama alanı × seçilen akım yoğunluğu

Örneğin 1,5 dm² açık yüzey alanına sahip bir parça 3 A/dm² akım yoğunluğunda kaplanacaksa:

I = 1,5 dm² × 3 A/dm² = 4,5 A

Çarpma işlemi basittir. Asıl önemli olan, toplam alanı eksiksiz ölçmek ve kullanılan banyo için uygun akım yoğunluğunu bulmaktır. Banyo kimyası, sıcaklık, karıştırma, katkılar, anot yerleşimi ve parça geometrisi çalışma aralığını etkiler. Genel bir örnekten önce banyo üreticisinin teknik bilgi formu uygulanmalıdır.

Temel bilgiler

• Metal alacak tüm açık katot yüzeylerini ölçün.
• Maskelenmiş veya elektriksel olarak yalıtılmış alanları hariç tutun.
• Alanı banyo teknik bilgisinde kullanılan birime dönüştürün.
• Akım yoğunluğunu banyo üreticisinden veya doğrulanmış proses verisinden alın.
• Yüzey alanını akım yoğunluğuyla çarpın.
• Sonucu güç kaynağının en yüksek kapasitesi değil, kontrollü proses ayarı olarak kullanın.

Elektrokaplama akımı neden yüzey alanına göre belirlenir?

Akım yoğunluğu, kaplanan birim yüzey alanına uygulanan elektrik akımıdır. Başka bir ifadeyle J = I ÷ A şeklinde yazılır.

Aynı amper değeri farklı büyüklükteki parçalarda farklı davranır. 2 A akım, 0,5 dm² bir parçada 4 A/dm²; 2 dm² bir parçada ise yalnızca 1 A/dm² oluşturur. Bu nedenle amper değeri tek başına elektrokaplama işleminin şiddetini açıklamaz.

Akım yoğunluğu birikme hızını, görünümü, örtücülüğü ve düzgünlüğü etkiler. Çok yüksek değerler yüksek akım bölgelerinde koyu, pürüzlü, tozlu veya yanmış bir kaplama oluşturabilir. Çok düşük değerler yavaş birikmeye, matlığa veya zayıf örtücülüğe yol açabilir. Keskin kenarlar ve çıkıntılar daha fazla akım toplarken girintili veya gölgelenmiş bölgeler daha az akım alır. MISUMI'nin Faraday yasası elektrokaplama eğitimi de akım yoğunluğunu birim alan başına akım olarak tanımlar ve toplam akımın yüzey alanı ile uygun akım yoğunluğunun çarpımından bulunduğunu açıklar.

1. adım — Toplam yüzey alanını hesaplayın

Elektrolit içinde kalan, elektriksel bağlantısı olan ve açıkta bulunan her yüzeyi hesaba katın: ön ve arka yüzler, yanlar, uçlar, kenarlar, erişilebilir delikler, iç çaplar ve girintiler. Aynı askıya bağlanan tüm parçaların alanlarını toplayın. Metal alamayacak şekilde maskelenmiş, tıkanmış, lakelenmiş veya yalıtılmış alanları hariç tutun.

Yaygın yüzey alanı formülleri

Şekil ve açık yüzeyler	Formül
Dikdörtgen, tek yüz	A = L × W
İnce levha, iki geniş yüz	A = 2LW
Dikdörtgen prizma, tüm yüzler	A = 2(LW + LT + WT)
Silindir, eğrisel yüzey	A = πDL
Dolu silindir, eğrisel yüzey ve uçlar	A = πDL + 2πr²
Disk, tek yüz	A = πr²
Disk, iki yüz ve dış kenar	A = 2πr² + 2πrt
Açık boru, iç ve dış silindirik yüzey	A = πDₒL + πDᵢL
Açık boru, silindirik yüzeyler ve iki uç halkası	A = πDₒL + πDᵢL + 2π(rₒ² − rᵢ²)

Tüm ölçülerde aynı birimi kullanın. L uzunluk, W genişlik, T veya t kalınlık, D çap ve r yarıçaptır.

100 × 50 × 2 mm ölçülerindeki bir levhanın tek geniş yüzü 5.000 mm², iki geniş yüzü 10.000 mm²'dir. Kenarlar da açıktaysa onların alanını ayrıca ekleyin.

Düzensiz bir parçayı kutu, silindir, disk ve boru gibi basit şekillere ayırıp sonuçları toplayabilirsiniz. Kontrol edilmiş bir CAD yüzey alanı çoğu zaman en iyi seçenektir. Tekrarlanan özellikleri bir kez ölçüp adetle çarpabilirsiniz. Uygun eğrisel yüzeylerde kâğıt veya ince film şablonu da kullanılabilir. CAD modelindeki kör deliklerin, dişlerin, küçük radyüslerin ve fikstür altında kalan yüzeylerin gerçekten kaplanıp kaplanmayacağını kontrol edin.

2. adım — Alanı gereken birime dönüştürün

Yüzey alanı birimi, akım yoğunluğu biriminin paydasındaki alan birimiyle eşleşmelidir.

Dönüşüm	Eşdeğeri
1 dm²	100 cm²
1 dm²	10.000 mm²
1 m²	100 dm²
1 in²	6,4516 cm²
1 in²	645,16 mm²
1 ft²	9,2903 dm²
1 A/dm²	9,2903 A/ft²

Toplam açık alanı 13.020 mm² olan bir parça için:

13.020 ÷ 10.000 = 1,302 dm²

cm² cinsinden alanı A/dm² ile veya in² cinsinden alanı A/ft² ile dönüşüm yapmadan çarpmayın. Alan biriminin sadeleştiğini görmek için birimleri her adımda yazın:

1,302 dm² × 3 A/dm² = 3,906 A

3. adım — Uygun akım yoğunluğunu bulun

Varsa kaplama banyosu üreticisinin teknik bilgi formunu kullanın. Bu belgede akım yoğunluğu aralığının yanında gerekli sıcaklık, pH, karıştırma, metal derişimi, anot tipi ve askı ya da tambur çalışma koşulları da belirtilebilir.

Aynı metali kaplıyor diye başka bir banyodan değer kopyalamayın. Nickel Institute'un Nickel Plating Handbook kaynağı Watts, sülfamat ve yarı parlak nikel formülasyonları için farklı çalışma koşulları gösterir. Technic'in Glance Cu 160 teknik bilgi formu ise ilgili siyanürsüz alkali bakır prosesi için 1 A/dm² belirtir. Bu değerlerin hiçbiri tüm nikel veya bakır banyolarına genellenmemelidir.

Teknik bilgi formu bir aralık veriyorsa üreticinin önerdiği başlangıç noktasını seçin ve doğrulanmış aralığın içinde kalın. Tedbirli başlamak, üreticinin alt sınırının altına inmek anlamına gelmez; yetersiz akım yoğunluğu da kötü kaplamaya neden olabilir.

Güvenlik notu: Elektrokaplama çözeltileri cilde, gözlere veya solunum sistemine zarar verebilen asitler, çözünmüş metaller ve katkılar içerebilir. Güncel Güvenlik Bilgi Formunu okuyun, uyumlu göz ve cilt koruması kullanın, yeterli havalandırma sağlayın, kapları etiketleyin ve yerel atık kurallarına uyun. NIOSH nikel ve nikel bileşikleri rehberi soluma, yutma, cilt ve göz temasını maruziyet yolları olarak belirtir; hassasiyet dermatiti ve alerjik astımı olası etkiler arasında sayar.

4. adım — Gerekli akımı hesaplayın

Alan ve akım yoğunluğu birimleri eşleştiğinde değerleri çarpın:

Yüzey alanı: 1,5 dm²
Seçilen akım yoğunluğu: 3 A/dm²

I = A × J
I = 1,5 × 3
I = 4,5 A

Önce tam hesabı yapın, yalnızca sonunda yuvarlayın. 3,906 A sonucu, 0,01 A çözünürlüklü bir güç kaynağında 3,90 A olarak ayarlanabilir. Küçük parçaların sonuçlarını fazla yuvarlamayın: 0,07 A değerini 0,10 A yapmak akım yoğunluğunu yaklaşık %43 artırır.

Sabit akım kontrolü bulunan, yeterince hassas ayarlanabilen ve gerekli değerin üzerinde sürekli kapasite sunan regüle bir doğru akım güç kaynağı seçin. Güç kaynağındaki 10 A değeri kapasiteyi gösterir; işlemin 10 A'da yapılması gerektiğini göstermez.

Elektrokaplama akımı için hesaplama örnekleri

Aşağıdaki akım yoğunlukları yalnızca örnek varsayımlardır; tüm nikel, bakır veya çinko banyoları için geçerli ayarlar değildir.

Nikel kaplanacak dikdörtgen parça

120 × 50 × 3 mm ölçülerindeki bir parçanın altı yüzü de açıktır:

A = 2[(120 × 50) + (120 × 3) + (50 × 3)] = 13.020 mm²
A = 1,302 dm²

3 A/dm² varsayılırsa:

I = 1,302 × 3 = 3,906 A, yani yaklaşık 3,90 A.

Bakır kaplanacak silindirik parça

Çapı 40 mm, uzunluğu 80 mm olan dolu silindirin iki ucu da açıktır:

A = πDL + 2πr² = π(40)(80) + 2π(20²)
A ≈ 12.566 mm² = 1,2566 dm²

2 A/dm² varsayılırsa:

I = 1,2566 × 2 = 2,5132 A, yani yaklaşık 2,50 A.

Birlikte çinko kaplanacak aynı parçalar

60 × 25 × 2 mm ölçülerindeki sekiz parça aynı anda kaplanacaktır. Tek parçanın alanı:

A = 2[(60 × 25) + (60 × 2) + (25 × 2)] = 3.340 mm²

Sekiz parça için:

3.340 × 8 = 26.720 mm² = 2,672 dm²

1,5 A/dm² varsayılırsa:

I = 2,672 × 1,5 = 4,008 A, yani yaklaşık 4,0 A.

Voltaj da hesaplanmalı mı?

Çoğu tezgâh tipi düzende kontrol edilen proses hedefi akımdır. Gerekli akım hücreden geçene kadar voltaj ayarlanır veya sabit akım modunda güç kaynağının voltajı yükseltmesine izin verilir. Gerekli voltaj; elektrolit direnci, elektrot aralığı, anot ve katot alanı, kablo ve temas direnci, banyo sıcaklığı, anot durumu, parça geometrisi ve elektrokimyasal polarizasyona bağlıdır.

Bu nedenle yalnızca yüzey alanından hesaplanabilecek evrensel bir kaplama voltajı yoktur. Gerekli akıma, banyo üreticisinin voltaj yönlendirmesi veya güç kaynağının sınırı aşılmadan ulaşılamıyorsa işlemi durdurun; bağlantıları, temas noktalarını, elektrot aralığını ve elektrolitin durumunu kontrol edin.

Yaygın elektrokaplama akımı hesaplama hataları

• Serbestçe daldırılan parçanın yalnızca bir yüzünü saymak.
• Kenarları, delikleri, iç çapları veya erişilebilir girintileri unutmak.
• Maskelenmiş veya yalıtılmış alanları hesaba katmak.
• cm², dm², in² veya ft² alanlarını yanlış akım yoğunluğu birimiyle çarpmak.
• Amper cinsinden akımla birim alan başına akım yoğunluğunu karıştırmak.
• Tek bir kimyanın çalışma aralığını evrensel kabul etmek.
• Birden fazla parçanın toplam alanını göz ardı etmek.
• Güç kaynağının en yüksek çıkışını proses ayarı olarak kullanmak.

Elektrokaplama akımını PlateLab ile otomatik hesaplayın

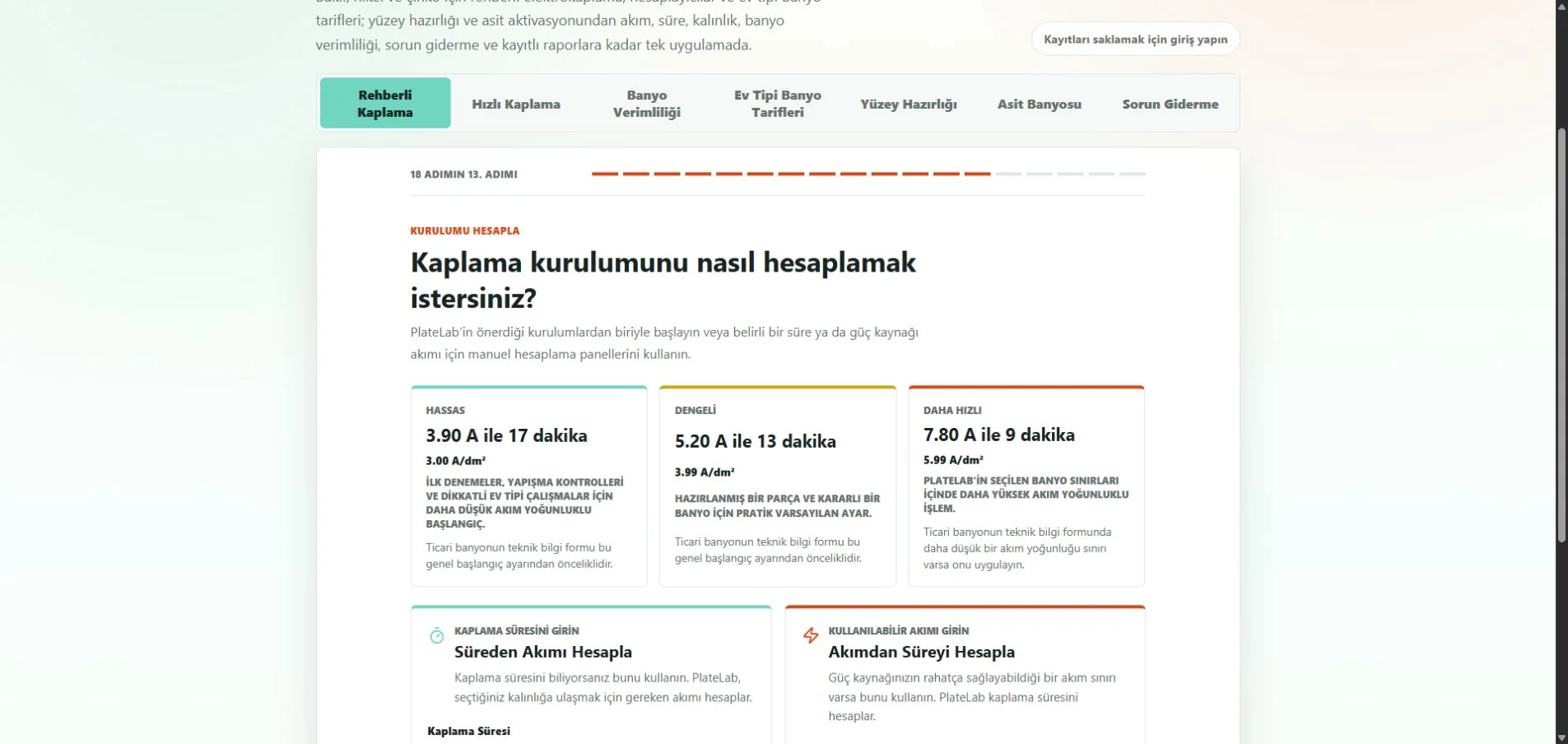

PlateLab Rehberli Kaplama; kaplama metali, birim sistemi, toplam katot yüzey alanı, parça geometrisi, banyo türü, banyo hacmi, verimlilik ve hedef kalınlığı sorar. Hassas, Dengeli ve Daha Hızlı akım-süre önerileri verir, pratik sınırları açıklar ve önerilen akımları kullanılabilir adımlara yuvarlar.

13.020 mm² alan için PlateLab'in örnek Hassas nikel ayarı, 3,00 A/dm² değerinde 3,90 A gösterir. Ticari banyonun teknik bilgi formu yine önceliklidir.

Hızlı Kaplama farklı bir iş akışıdır: alan, kalınlık, verimlilik ve istenen süreden akımı; ya da kullanılabilir akımdan süreyi hesaplar. Akım yoğunluğunu doğrudan girdi olarak istemez.

Yüzey alanından elektrokaplama akımını PlateLab ile hesaplayın.

Tüm prosesi görmek için PlateLab ile elektrokaplama adım adım rehberini okuyun. PlateLab SSS sayfası banyo verimliliğini, akım yuvarlamasını ve geometri sınırlarını da açıklar. Uygulama hakkında daha fazla bilgiye Attalos PlateLab sayfasından ulaşabilirsiniz.

Sık sorulan sorular

Elektrokaplamada akım yoğunluğu nedir?

Akım yoğunluğu, elektrik akımının kaplanan yüzey alanına bölünmesidir. Genellikle A/dm² veya A/ft² ile ifade edilir.

Parçanın iki yüzünü de hesaplamalı mıyım?

İki yüz de elektrolite açıksa ve metal alacaksa evet. Açık kenarları, uçları, delikleri ve erişilebilir iç yüzeyleri de ekleyin.

Düzensiz bir parçanın alanını nasıl tahmin ederim?

Parçayı basit şekillere ayırın, kontrol edilmiş CAD yüzey alanını kullanın, tekrarlanan özellikleri ölçün veya uygun yüzeylerde fiziksel şablondan yararlanın. Hassasiyet sınırlıysa varsayımları kaydedin.

Voltajı mı, amperi mi hesaplamalıyım?

Amperi yüzey alanı ve akım yoğunluğundan hesaplayın. Voltaj tüm kaplama hücresine bağlıdır ve gereken akımı koruyacak şekilde ayarlanır.

Kaplama akımı çok yüksek olursa ne olur?

Aşırı yerel akım yoğunluğu yanmış kenarlara, koyu veya tozlu kaplamaya, pürüzlülüğe, gaz çukurlarına ve girintilerde zayıf örtücülüğe neden olabilir.

Nikel, bakır ve çinko için aynı akım yoğunluğunu kullanabilir miyim?

Hayır. Akım yoğunluğu sınırları banyo kimyasına ve çalışma koşullarına özgüdür. Kullanılan ürünün teknik bilgi formunu veya doğrulanmış formülasyon verisini izleyin.

Birden fazla parça için akımı nasıl hesaplarım?

Bir parçanın kaplanacak alanını hesaplayın, aynı parçaların adediyle çarpın, aynı anda kaplanacak farklı parçaları ekleyin ve birleşik alanı seçilen akım yoğunluğuyla çarpın.

Son kontrol listesi

• Tüm açık yüzeyleri ölçün.
• İki yüzü, kenarları, delikleri ve erişilebilir girintileri ekleyin.
• Maskelenmiş veya yalıtılmış alanları hariç tutun.
• Toplam alanı banyo teknik bilgisindeki birime dönüştürün.
• Banyoya özgü akım yoğunluğunu bulun.
• Yüzey alanını akım yoğunluğuyla çarpın.
• Güç kaynağının sonucu sürekli sağlayabildiğini doğrulayın.
• Polariteyi kontrol edin: anot pozitif, iş parçası negatif.
• KKD, havalandırma, durulama ve dökülme kontrollerini hazırlayın.
• Doğrulanmış çalışma aralığında başlayın ve kaplama kalitesini izleyin.

Hesap I = A × J şeklindedir. Güvenilir bir sonuç için yüzey alanı eksiksiz ölçülmeli, birimler eşleşmeli ve akım yoğunluğu gerçek kaplama banyosuna ait olmalıdır.
